Etudier en volume : Corrections de l'exercice 1

Hello Lou-anne !

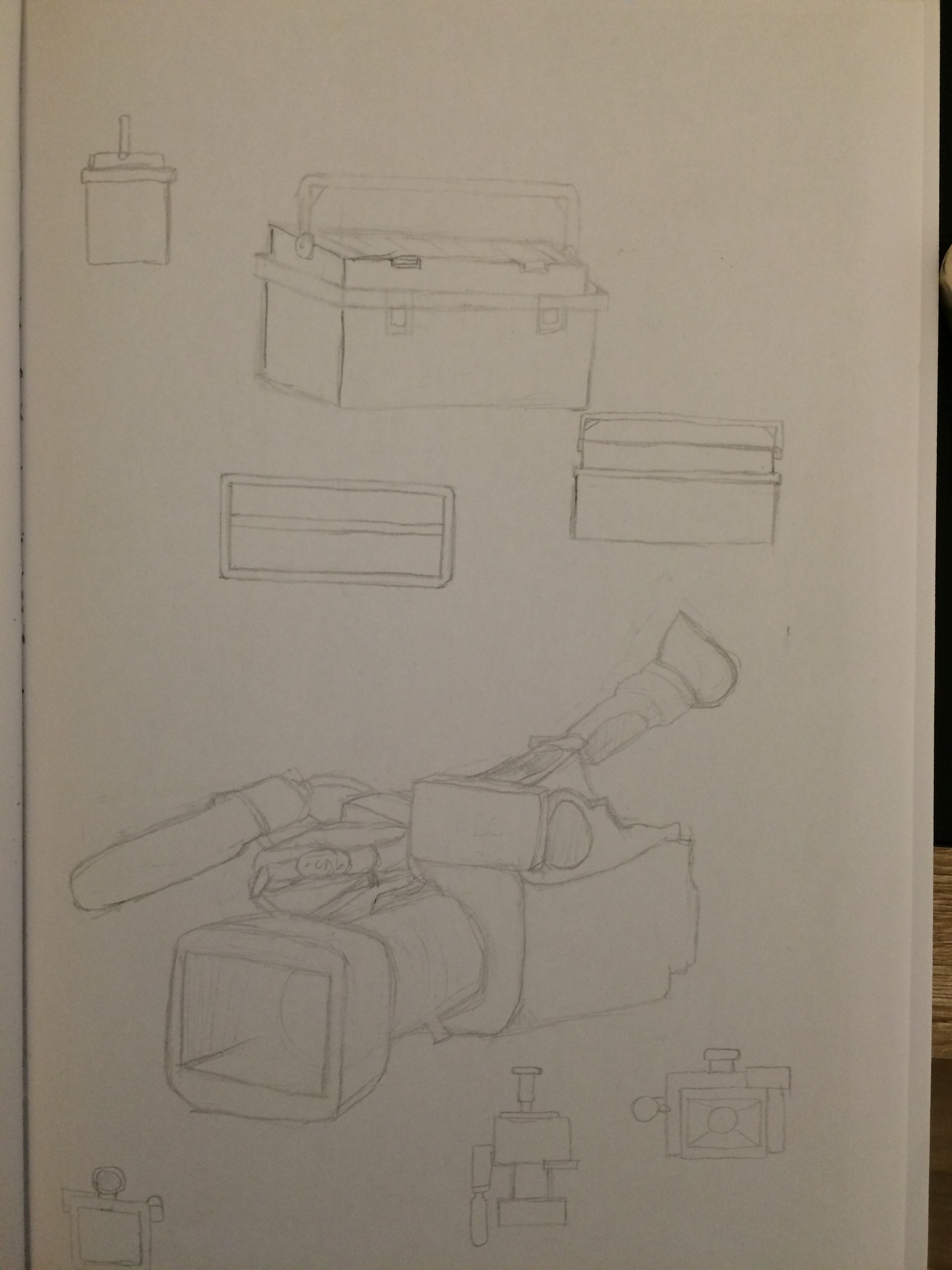

Mmmmh tu es passée un peu vite sur la boîte à outils, non ? (╯︵╰,) Ce que tu as fait est plutôt juste mais tu aurais pu aller un peu plus dans les détails.
Pour la caméra, pas mal du tout ! Des petites imprécisions mais dans l'ensemble ça fonctionne. Je dirais que c'est surtout ta vue de face qui pêche un peu, la cache est trop petit, et je ne sais pas si c'est l'écran (si c'est le cas il est mal placé) ou la poignée (si c'est le cas elle est trop large) qu'on voit au dessus mais il y a un souci.

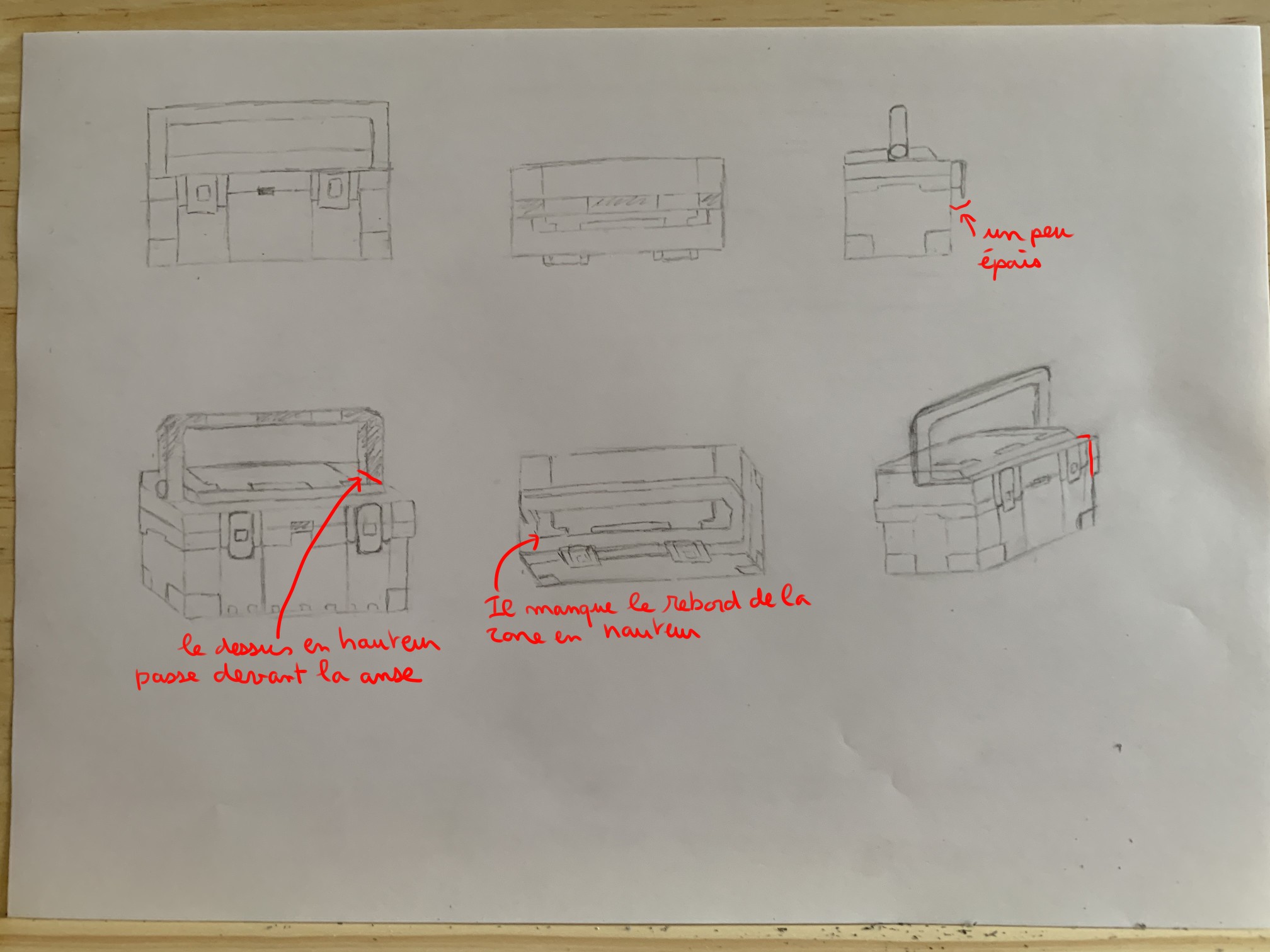

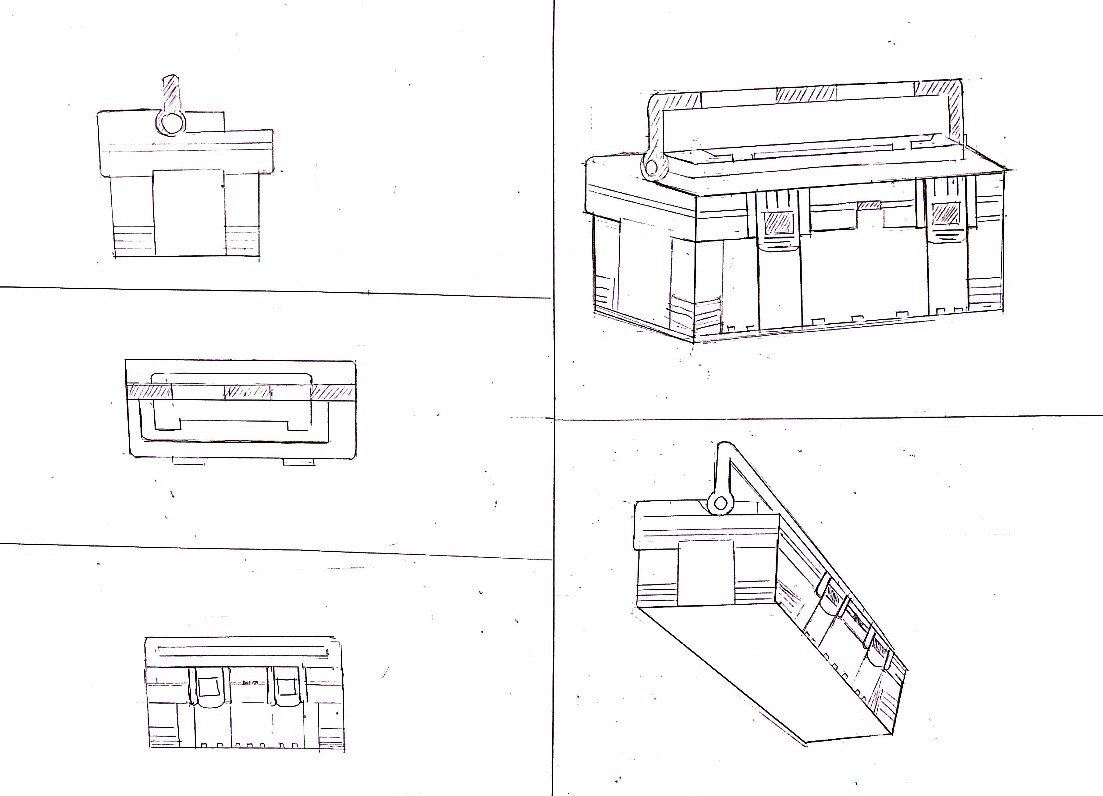

Bonjour DessinIG !

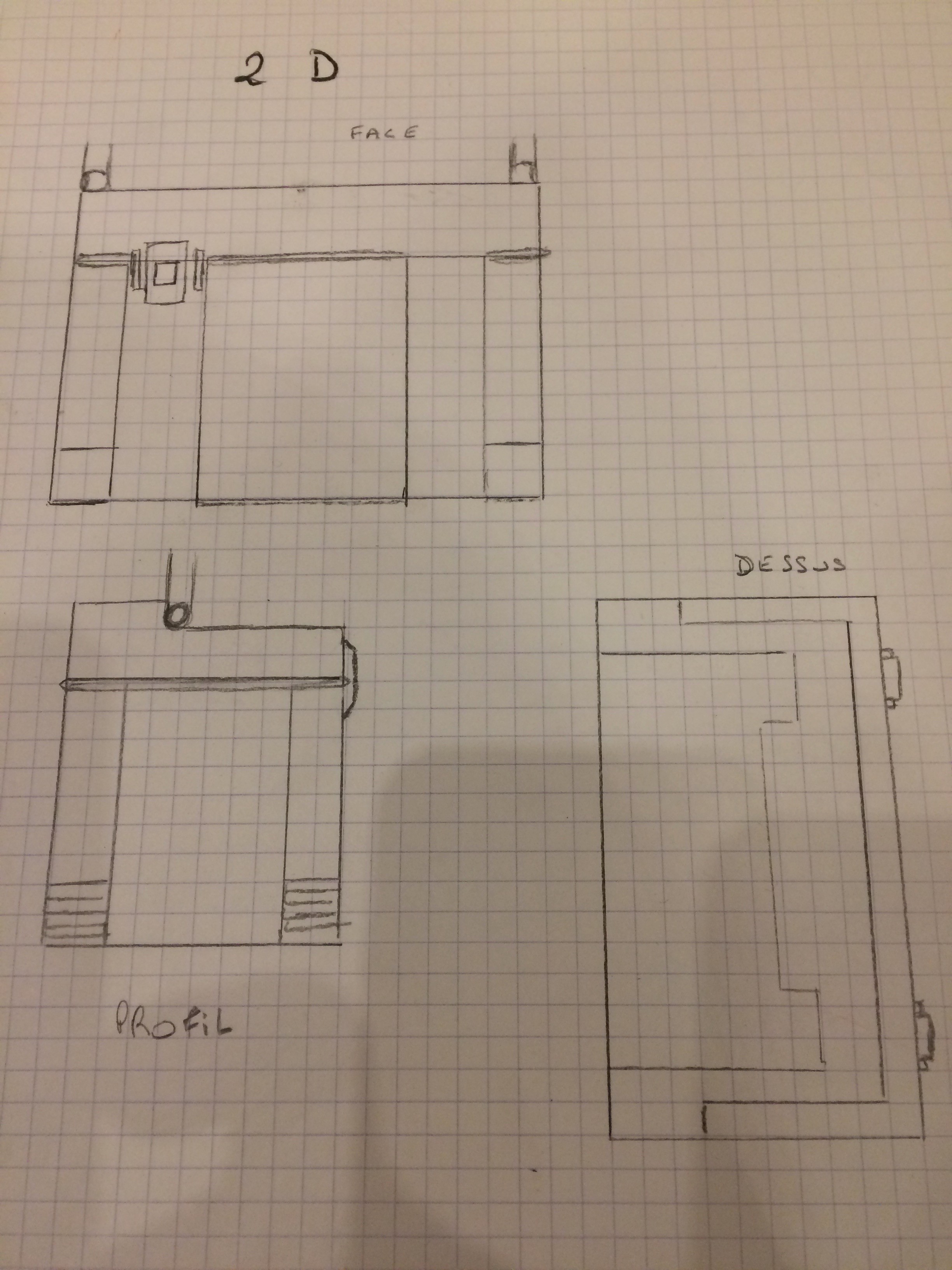

C'est bien compris tout ça ! Très bien pour les vues à plat et pour la première vue en perspective. Attention à prendre tes photos bien de dessus. En effet pour tes vues 2D j'ai eu l'impression que ta vue de face n'était pas assez longue comparée à la vue de dessus, mais pourtant le nombre de carreaux est le même, donc c'était un effet d'optique du à la prise de la photo.

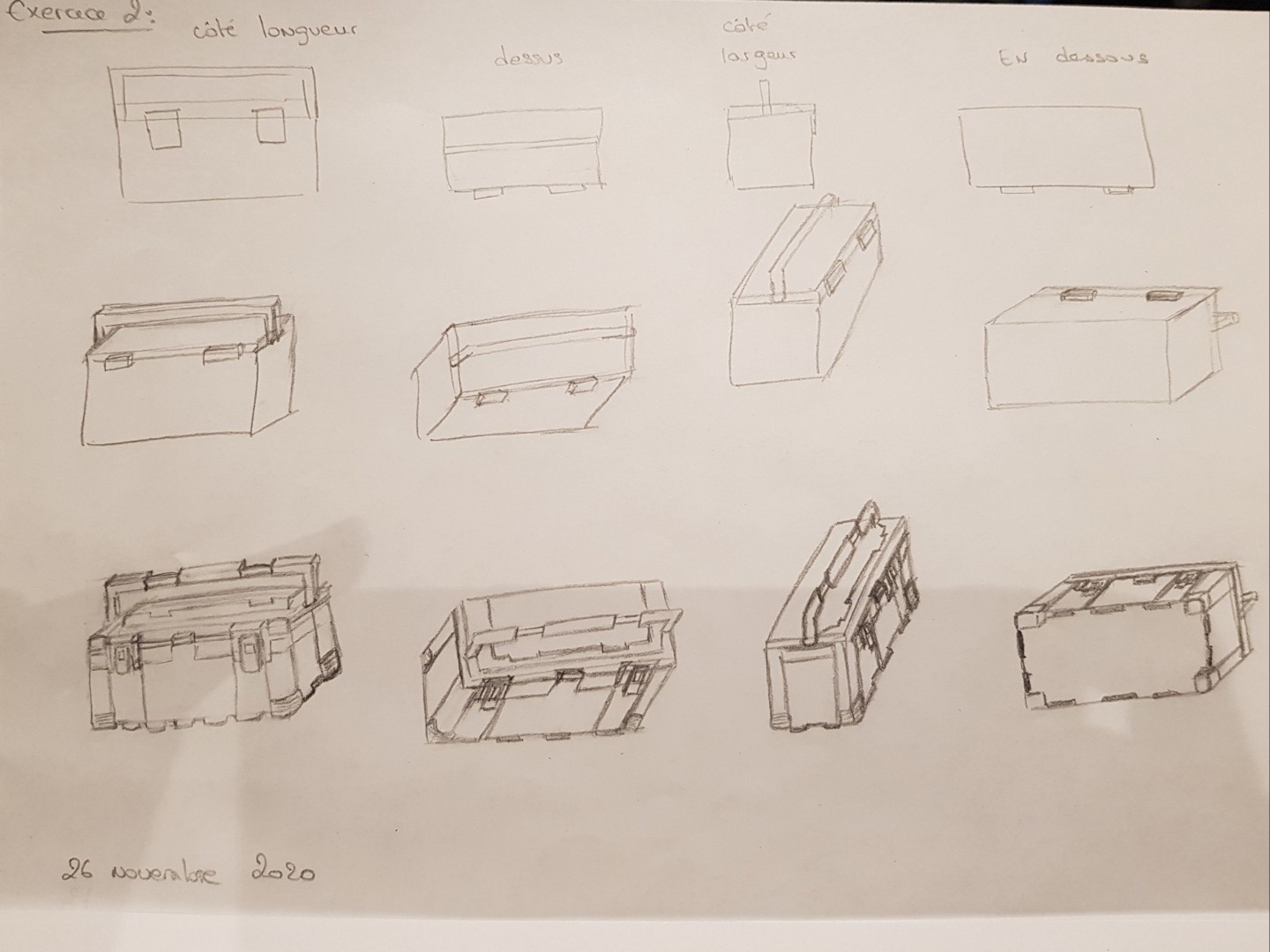

Pour la vue de dessous c'est pas mal mais il y a quelques soucis. Le trait du dessous de la boîte qui est au fond (donc celui le plus en bas de la feuille), devrait faire la même taille que celui devant. Aussi, ton trait au fond à droite devrait être de la même taille que celui correspondant sur la face à lavant. Là on dirait que ta boîte s'agrandit vers le fond, ce qui ne fonctionne pas. Les traits les uns en face des autres doivent rester de la même taille et parallèles.

En tous cas c'est du bon travail, il ne manque pas grand chose :)

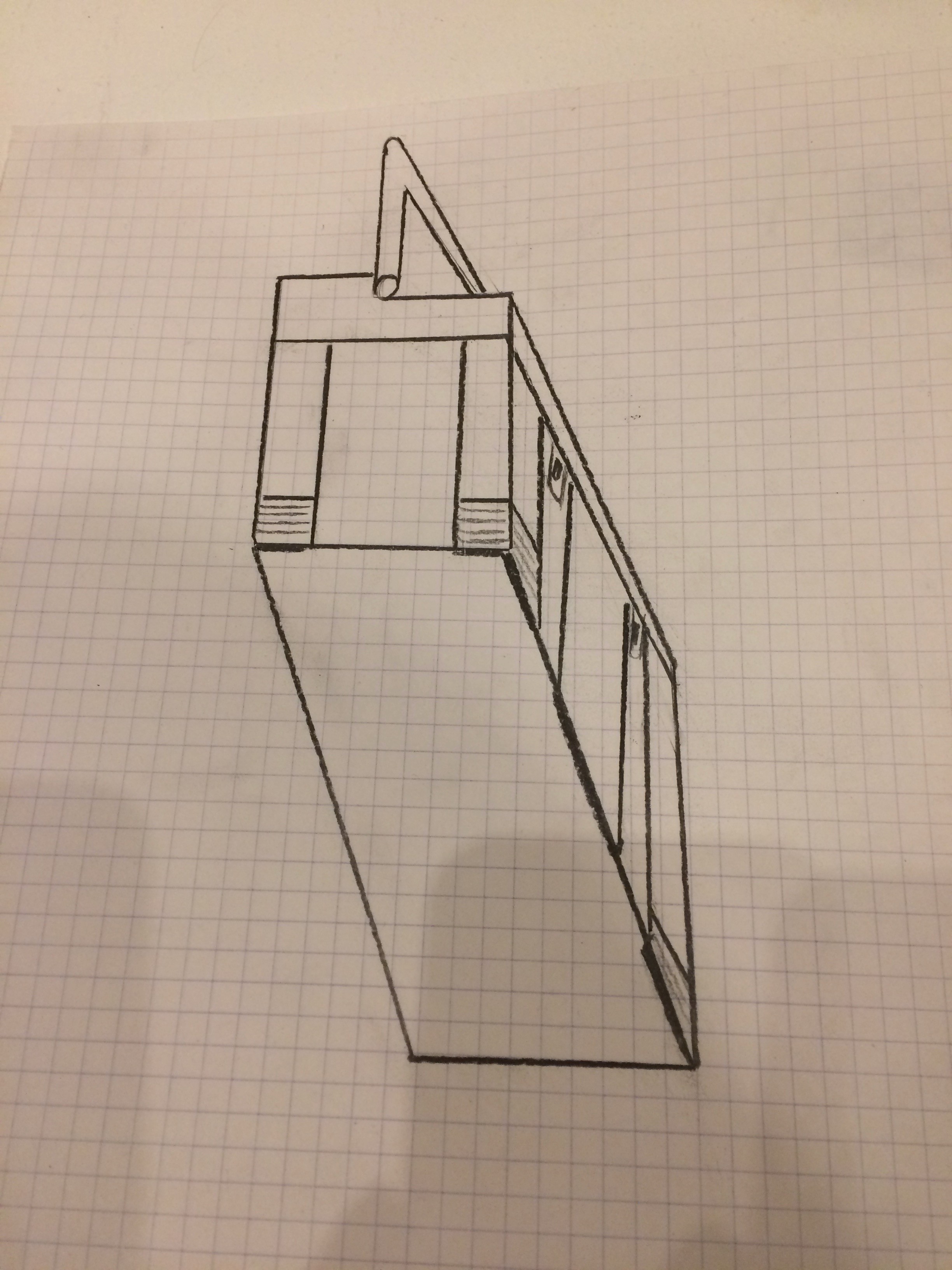

Ok, merci beaucoup. J'ai refait le schéma de la boite à outils vue du dessous.

Estt-ce mieux?

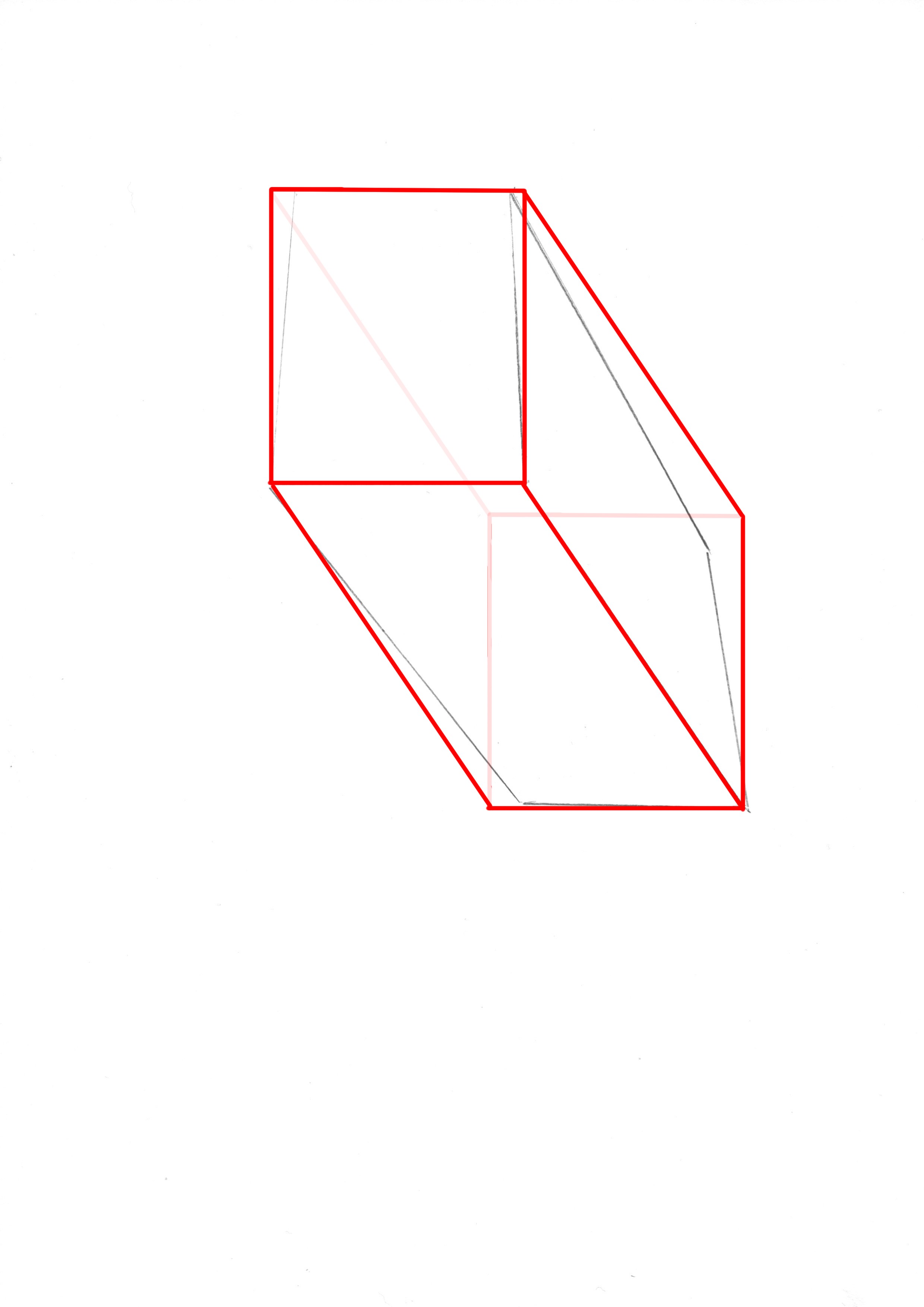

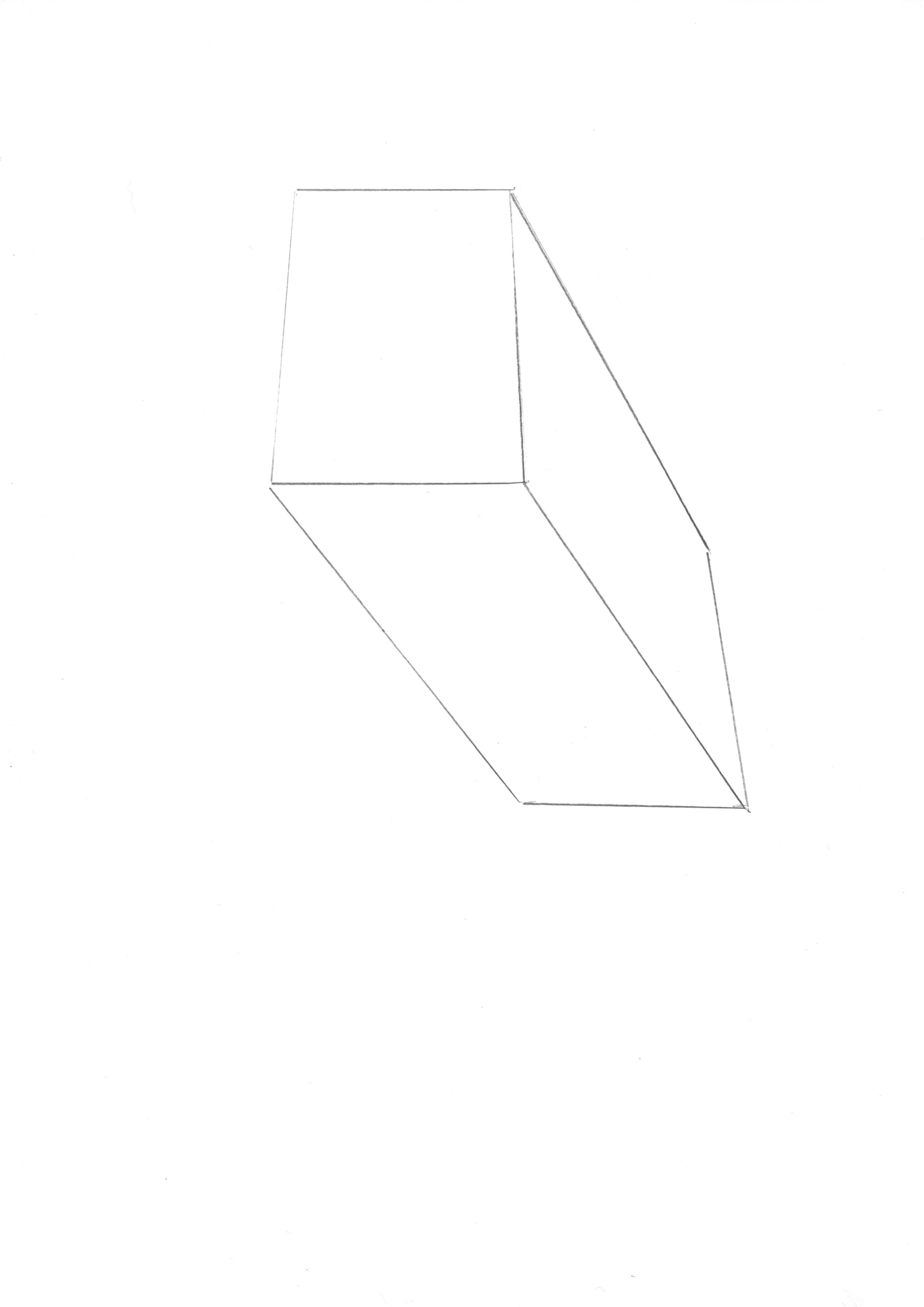

C'est mieux, mais pas encore tout à fait bon. Chaque face "face à face" fait la même taille, et chaque arrête face à face est parallèle à l'autre. De plus en perspective cavalière il n'y a pas de déformation selon la distance. Imagine les faces entières en transparence. Par exemple le rectangle tout devant, ça doit être le même pour celui derrière. Je t'ai corrigé par dessus en montrant la transparence en plus clair, j'espère que tu visualiseras mieux :)

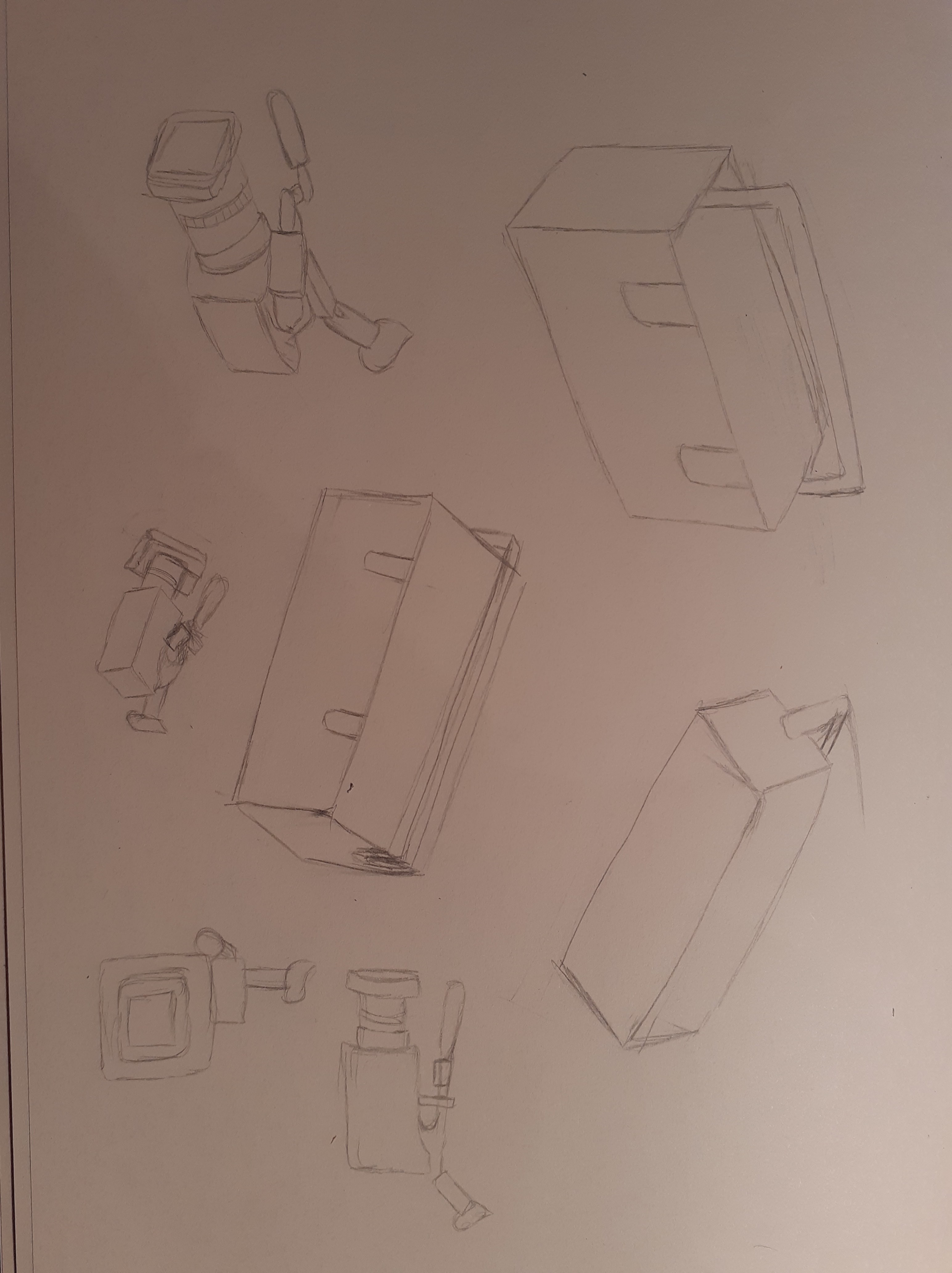

Bonjour 2niS !

Je ne corrigerai que la boite ici, poste le dessin dans le sujet de la caméra aussi pour que je corrige la caméra dans son sujet :) C'est pour une question d'organisation de la plateforme. Je vais tout de même corriger ton autre dessin ici vu qu'il n'a pas de sujet de correction le concernant ^^

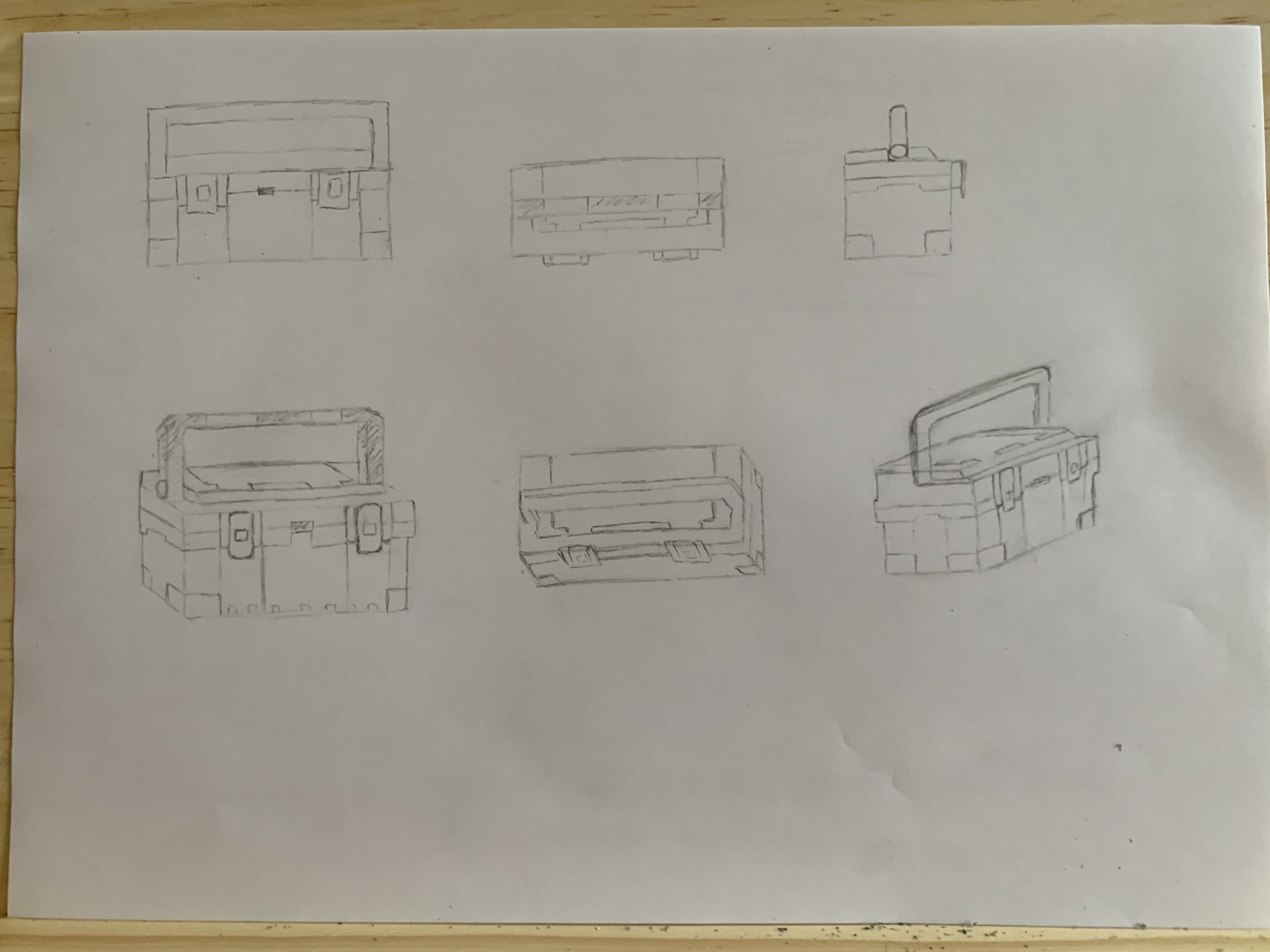

Pour ta boite c'est plutôt bien pour ce qui est de la perspective et des proportions, par contre observe bien de nouveau le dessus de la boîte. La boite n'est pas un parallélépipède simple, il est intéressant de travailler les volumes du dessus. Il y a un rebord plat qui fait presque le tour de la boîte et sur lequel se posent les bouts de la anse. Le reste est ce qui est surélevé, comme une marche d'escalier.

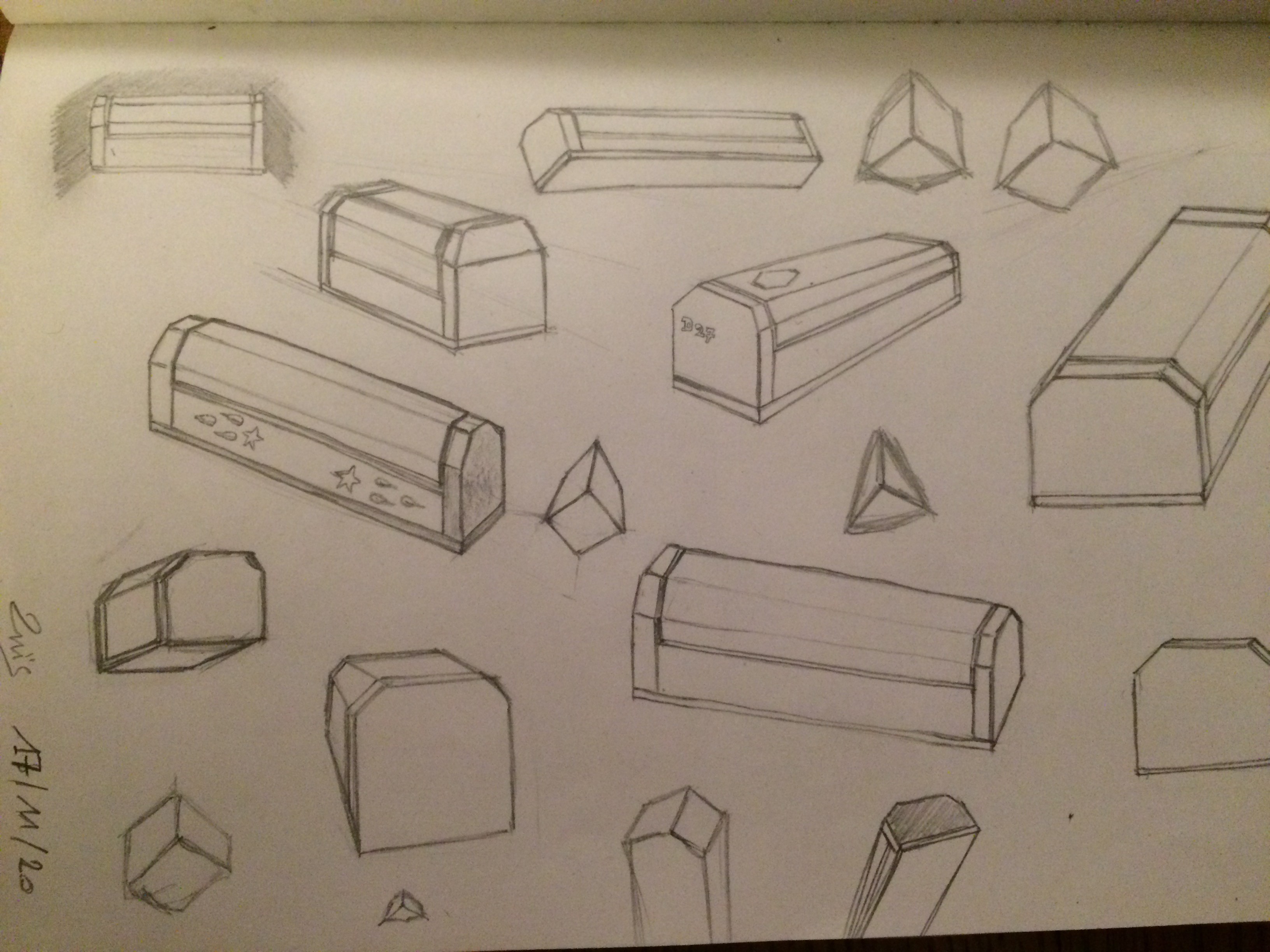

Pour ton autre objet, c'est du bon travail :) Attention on a l'impression qu'il ne fait pas toujours la même longueur, mais tu apprendras ça avec les cours sur le report de longueurs. Tu as d'ailleurs utilisé des points de fuite (et ça fonctionne) mais tu n'étais pas obligée pour cet exercice demandé en perspective cavalière (où les distances n'influent pas sur les longueurs). Attention à certaines lignes face à face qui ne sont pas tout à fait parallèles. En tous cas c'est un entraînement utile et réussi :)

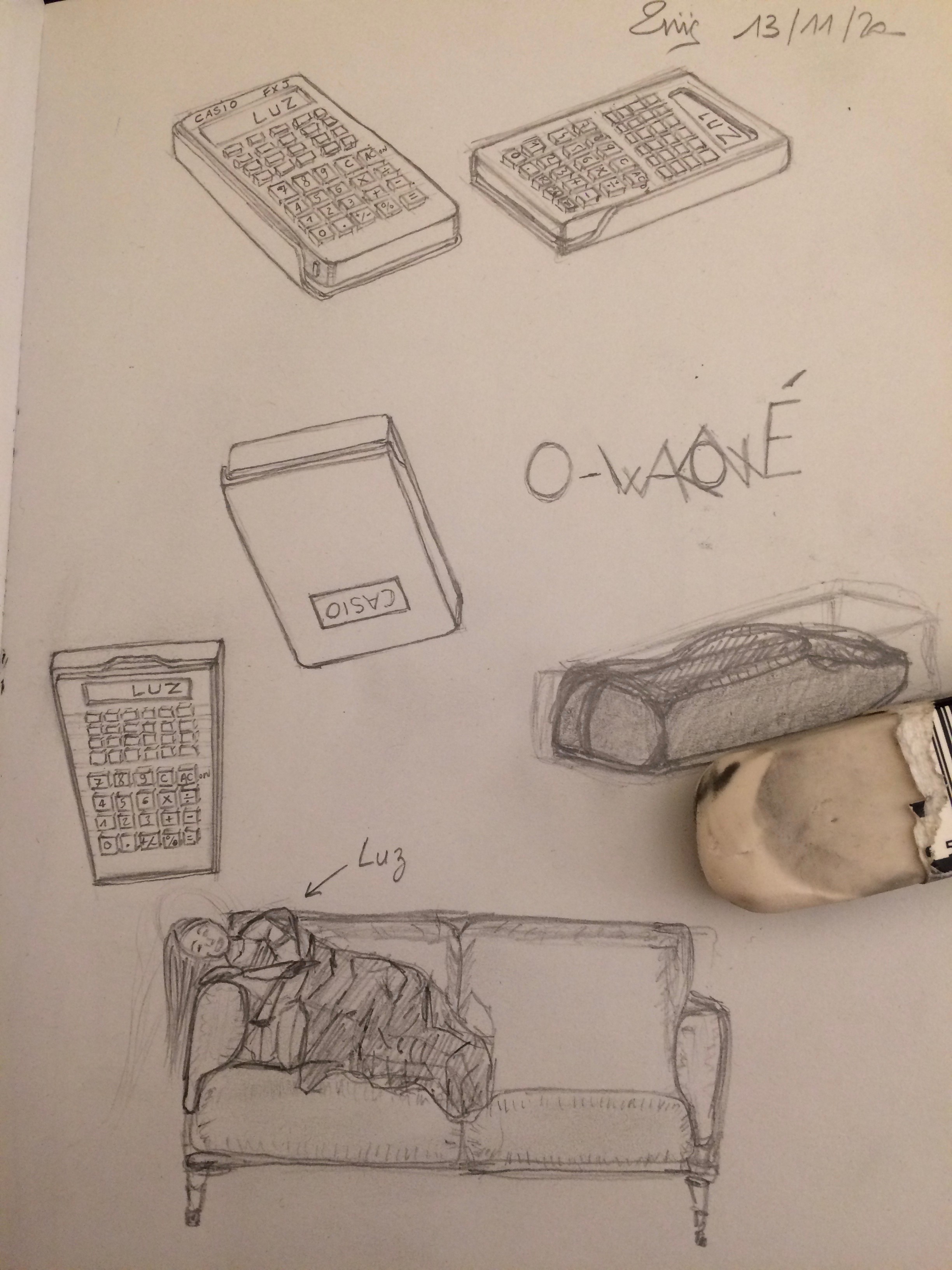

Pas facile la calculatrice ! Belle motivation à faire tant d'exercices, bravo !

C'est globalement bien, attention à tes lignes des boutons et de l'écrans qui parfois ne suivent pas bien la forme de la calculatrice. Par exemple en haut à droite et celle à gauche au dessus du canapé. Il faut que les lignes les unes en face des autres soient bien parallèles entre elles. Pour celle au dessus du canapé à gauche tu as fait un point de fuite pour la forme globale mais l'écran et les boutons ne suivent pas. pour cet exercice en perspective cavalière il n'y a de toutes façons pas besoin de point de fuite.

Bien joué pour le point de vue du canapé, ce n'est pas simple ! Il est bien, attention juste aux hauteurs, l'assise et l'accoudoir à gauche sont plus hauts qu'à droite.

Joli travail :)
