C'est bien tout ça, et joli effort d'avoir essayé une vue de dessous, ça fonctionne :) Tu as pas mal compris le dessus de la boîte, tu as bien fait le renfoncement vers l'arrière comme un 2ème parallélépipède plus petit sur le dessus de la boîte. Sauf qu'il devrait avoir un renfoncement sur les côtés pour que la anse puisse s'y poser. Je vais te dessiner ça sur l'une de tes vues. Sinon c'est bien, juste ta vue au milieu en bas où ta boîte est trop longue. Bon travail en tous cas :)
Niveau proportions c'est pas mal :) Si tu observes bien le dessus de la boîte tu vois qu'il est en 2 étages, une partie plus haute plus petite, et une plus basse qui forme un rebord plus bas sur lequel va se poser la anse de la caisse. Tu as bien montré ça sur ta vue de dessus, mais pas sur les autres. C'est un peu compliqué à faire je te fais des indications en shéma. Globalement il faut que tu fasses attention aux parallèles pour bien mettre dans la perspective et à l'écartement et la taille des éléments que tu fais parfois en un peu irrégulier (taille des coins de la boîte, ouvertures peu écartées sur celle en bas à droite). Il y a quelques défauts donc mais le principe semble compris ;)
Eh bien ça me paraît bon tout ça, la construction est bonne, tu as même compris correctement le dessus de la boîte. Je valide :) Tu peux essayer un autre point de vue en perspective si tu veux ou passer à la suite ^^
C'est du beau travail bien détaillé tout ça ! tu as bien compris comment est faite cette boîte, même sur son couvercle :) Le seul défaut que je remarque est sur sa vue un peu de dessous ( celle en bas à droite). J'ai l'impression que tu as un souci au niveau de tes droites parallèles sur la face de ta boîte la plus proche de nous, ça se voit car les 2 "piliers" des coins de la boîte ne font pas la même taille alors que ça devrait avec des droites de construction de ta boîte bien parallèles entre elles. Si tu corriges ça ça sera tout bon ^^
C'est pas mal ! Je vois que toi aussi tu as eu du mal avec le dessus de la boîte, mais tu n'est pas loin ! je vais te coriger ça. Pour la vue de côté, c'est celle en bas à gauche qui est bonne, celle à droite on dirait qu'elle et un peu de dessus par endroit. Ta vue de face ne montre pas vraiment si tu as compris le dessus de la boîte. Concernant la vue en perspective en elle même, c'est assez réussi, les droites sont à peu près parallèles donc ça fonctionne. Tu pourras essayer un autre point de vue en perspective si tu veux t'entraîner. Je te fais une correction visuelle pour le dessus de la boîte ^^
C'est pas mal ! Attention au côté brouillon, sur la boîte en haut à gauche j'ai l'impression que tu as compris le dessus de la boîte mais cavec tous les différents traits je ne suis pas sûre de moi x). Globalement c'est pas mal construit, mais fait attention à tes parallèles. Aussi le dessus de la boîte j'ai l'impression que tu as compris le petit rebord qu'il y a mais pas trop comment sont fait ses étages, ce qui fait que tu as tout surrélevé sur la boîte de face. Je t'ai fait des croquis pour expliquer les choses, n'hésite pas à poser des questions en cas d'incompréhension !
Me revoici a la charge ! Cette fois ci, je pense avoir votre approbation pour passer a la caméra 😉
Bon weekend 😁
PS: Je viens de remarquer un défaut => dessin en bas a gauche, les "gachettes" qui permettent de clipser et verrouiller la mallette ne montent pas jusqu'en haut. ^^"
C'est du beau travail bien propre ça :) Je peux dire que tu as bien compris cette boîte, dont son dessus, ce qui n'est pas une mince affaire ! Je remarque effectivement le défaut que tu as remarqué tout seul (c'est bien, c'est le regard qui s'aiguise ^^ ). Je remarque aussi pour la anse de la boîte sur le dessin en haut à gauche que la partie la plus devant est plus fine que derrière, et que les 2 endroits où les bouts de la anse se posent sont pas bien alignés dans la perspective. ça fait un "creux" du dessus de la boîte moins profond pour celui qui est le plus derrière et une anse pas posée droite (j'espère que je suis claire x) ). Tout petit détail sur la vue en haut à droite, tu as oublié le creux de droite sous la boîte ^^ Sinon ta boîte a des proportions qui se correspondent bien entre chacune de tes vues, par contre quand on voit le modèle elle est un peu plus longue avec un peu plus d'espace entre les "gachettes".
A part ces quelques petits trucs, c'est bien fait, et dans des vues pas forcément simples alors bravo :)
Très bonne vue en perspective :)
Les proportions semblent mieux que dans tes vues précédentes, tu as bien représenté les détails, ça fonctionne très bien.

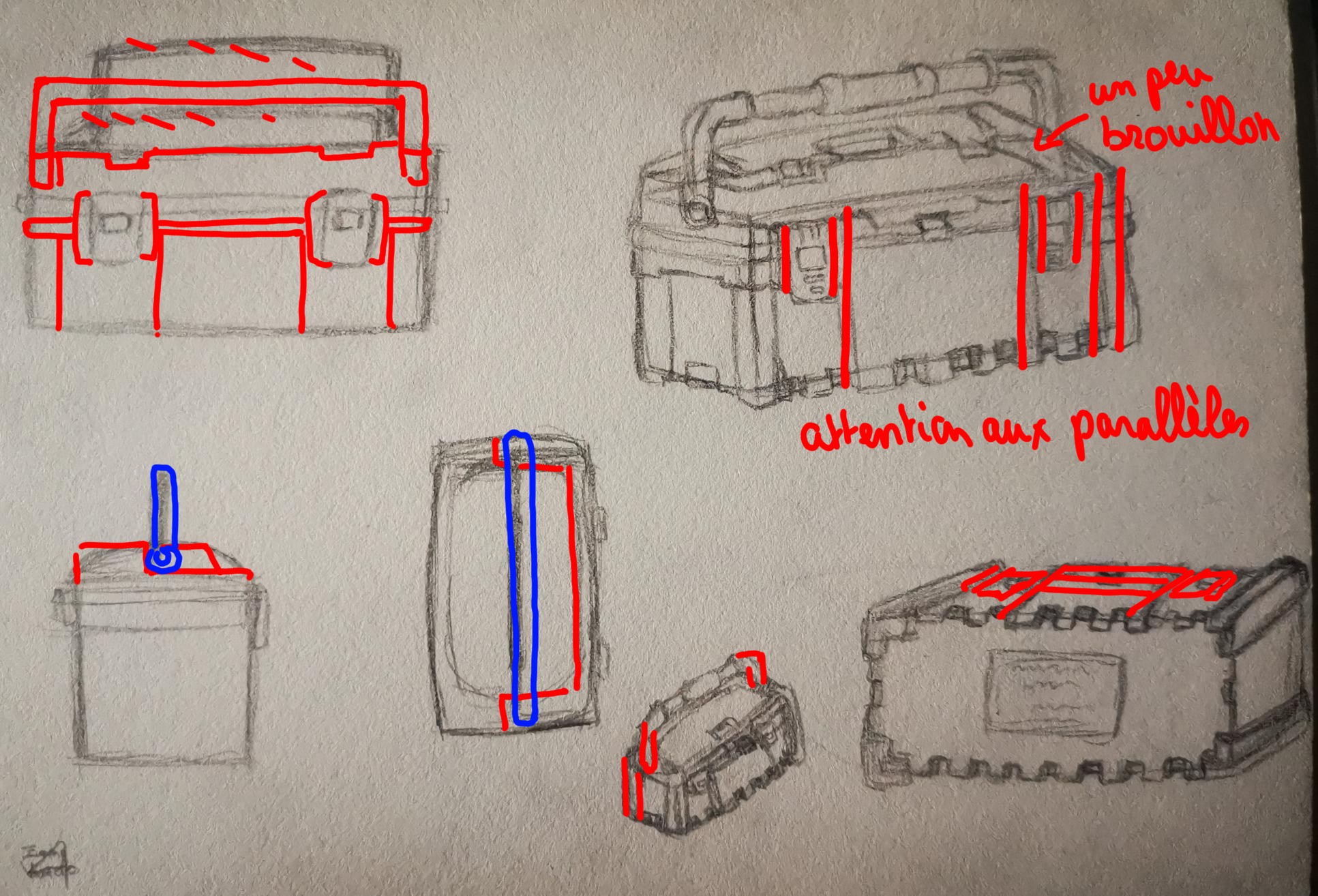

Il y a des micros cafouillages par ci par là que je t'ai entouré en rouge. Je pense qu'ils sont tous dû à des imprécisions dans tes parallèles ou à des petites fautes d'inattention.. Ce n'est donc pas bien grave mais je les relève quand même histoire de !
La plus "grave" car bien fausse étant le trait dans le fond derrière la poignée, qui semble aller dans la continuité de l'avant de la boîte alors que normalement l’arrière devrait être un peu surélevé (comme on le voit de l'autre côté).
Le reste comme je le disais, ce sont des imprécisions qui relèvent surtout de l'exactitude approximative des parallèles ce qui n'est pas hyper évident sur papier blanc ^^
Oh tu ne t'es pas facilité la tâche avec cette vue du dessous ahaha !
Dans l'ensemble ça va plutôt bien, ce que je remarque le plus c'est un souci de profondeur sur ta mallette qui me parait un poil trop fine à chaque fois (mais au moins c'est cohérent d'une vue à l'autre donc ce n'est pas si grave). Mis à part ça, tes vues 2D fonctionnent très bien.
Ça se complique avec la 3D. Bon déjà il y a des petites imprécisions dans tes verticales, ce qui fait que les lignes parallèles avec les fermetures semblent "tomber" vers la gauche sur ta vue 3D de dessus. Les proportions sont effectivement inversées comme tu l'a remarqué toi même. Mais sinon ça fonctionne à peu près :)
La vue de dessous ! Bon déjà c'est bien d'avoir essayé héhé, ce n'est pas un angle facile. Ensuite, faire une vue du dessous mais complètement de face (sans voir un côté) c'est un peu étrange et peu naturel. Si toutefois tu voulais vraiment faire ça, tu es quand même parti à l'envers car la partie la plus proche de nous ( l'arrête du bas qui est vers nous) devrait être plus large que l'arrête qui est en dessous et au fond. Toi tu as fait l'inverse. Petits croquis ci dessous pour que ce soit plus clair car avec des mots c'est pas toujours simple ^^ J'espère avoir pu t'aider !
Ta mise en volume n'est pas mal du tout ! A part la poignée qui n'a pas l'air en volume et les fermetures qui sont bien trop petites, ça fonctionne plutôt bien.
A vrai dire j'ai plus de mal avec tes vues 2D, car elles ont des gros soucis de proportions ! Elles varient énormément d'une vue à l'autre (par exemple entre les deux profils alors que ça devrait être strictement identique). globalement elles sont bien trop étirées en hauteur, sauf ta vue de face qui est bien, et ta vue de dessus, peut-être un poil trop étroite mais à peine. De même, l'échelle de taille des éléments à l'intérieur n'est pas forcément respectée. Les fermetures trop petites encore, mais la poignée aussi : sur les vues de profil, on voit bien que la poignée est trop petite et qu'elle ne pourrait pas pivoter jusque dans le creux exprès pour la ranger !
Si tu es amenée à refaire un exercice du genre, je te suggère de mieux comparer tes vues entre elles, quitte à les dessiner alignées sur ta feuille pour bien pouvoir comparer ;)
Mercii beaoucoup pour les conseils ! A vrai dire la vue 2D au niveau du profil j'avais fais que la première au début puis j'ai fais la deuxième comme ca et je me suis dis que c'était pas trop grave pour les proportions du moment que je sais que c'est sensé être pareils mais je ferais plus attention à l'avenir et je ferais en sorte de tout faire à la bonne proportion ^^ Après pour les autres vues en 2D j'ai eu un peu de mal pour toute sauf la vue de face qui m'a causé moins de problème mais c'est l'objet qui m'a donné vraiment le plus de mal x)
Ensuite la vue 3D m'a donné beaucoup de mal, plus que pour la caméra que je viens de finir enfin c'est mon sentiment en tout cas ce qui fait que je l'ai faite au mieux que je pouvais ^^' Je suis soulagé que globalement se soit pas mal du tout d'après vous mercii beaucoup ^^
Vous devez être connecté pour répondre sur le forum
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 8
14/10/2020

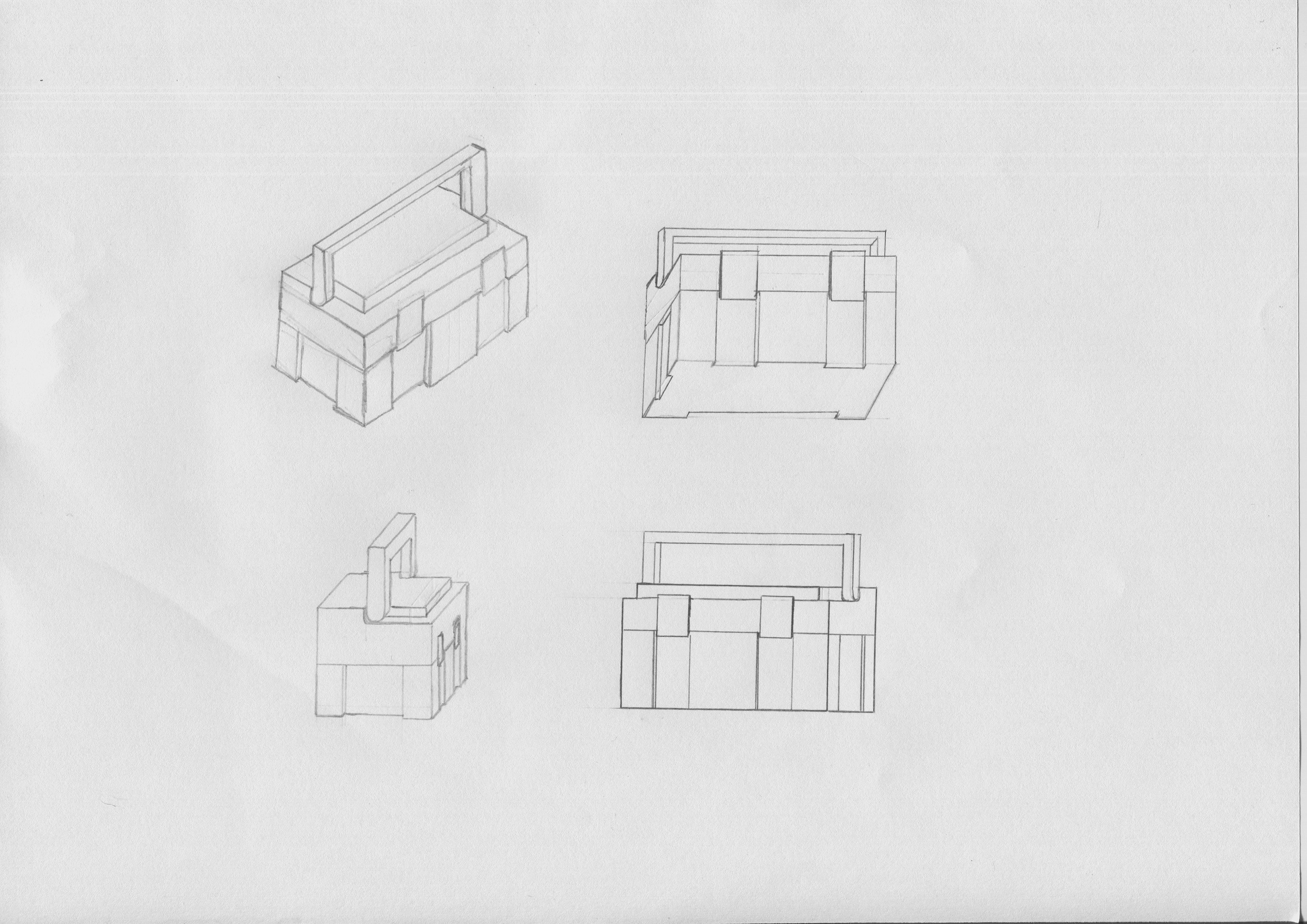

Voici mon étude 2D et 3D sur la caisse.
Merci !
Vous souhaitez apprendre le dessin ?
Voir nos coursInteractions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
16/10/2020
C'est bien tout ça, et joli effort d'avoir essayé une vue de dessous, ça fonctionne :) Tu as pas mal compris le dessus de la boîte, tu as bien fait le renfoncement vers l'arrière comme un 2ème parallélépipède plus petit sur le dessus de la boîte. Sauf qu'il devrait avoir un renfoncement sur les côtés pour que la anse puisse s'y poser. Je vais te dessiner ça sur l'une de tes vues. Sinon c'est bien, juste ta vue au milieu en bas où ta boîte est trop longue. Bon travail en tous cas :)
Interactions
Nombre de sujet(s) : 1
Nombre de réponse(s) : 5
18/10/2020
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
22/10/2020
Niveau proportions c'est pas mal :) Si tu observes bien le dessus de la boîte tu vois qu'il est en 2 étages, une partie plus haute plus petite, et une plus basse qui forme un rebord plus bas sur lequel va se poser la anse de la caisse. Tu as bien montré ça sur ta vue de dessus, mais pas sur les autres. C'est un peu compliqué à faire je te fais des indications en shéma. Globalement il faut que tu fasses attention aux parallèles pour bien mettre dans la perspective et à l'écartement et la taille des éléments que tu fais parfois en un peu irrégulier (taille des coins de la boîte, ouvertures peu écartées sur celle en bas à droite). Il y a quelques défauts donc mais le principe semble compris ;)
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 5
18/10/2020
Voici la boîte à outils
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
22/10/2020
Eh bien ça me paraît bon tout ça, la construction est bonne, tu as même compris correctement le dessus de la boîte. Je valide :) Tu peux essayer un autre point de vue en perspective si tu veux ou passer à la suite ^^
Essayez nos cours gratuitement
Voir nos coursInteractions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 4
18/10/2020
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
22/10/2020
C'est du beau travail bien détaillé tout ça ! tu as bien compris comment est faite cette boîte, même sur son couvercle :) Le seul défaut que je remarque est sur sa vue un peu de dessous ( celle en bas à droite). J'ai l'impression que tu as un souci au niveau de tes droites parallèles sur la face de ta boîte la plus proche de nous, ça se voit car les 2 "piliers" des coins de la boîte ne font pas la même taille alors que ça devrait avec des droites de construction de ta boîte bien parallèles entre elles. Si tu corriges ça ça sera tout bon ^^
Interactions
Nombre de sujet(s) : 2
Nombre de réponse(s) : 21
19/10/2020
Voilà la caisse à outils, merci pour vos futures remarques 😉😆
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
22/10/2020
C'est pas mal ! Je vois que toi aussi tu as eu du mal avec le dessus de la boîte, mais tu n'est pas loin ! je vais te coriger ça. Pour la vue de côté, c'est celle en bas à gauche qui est bonne, celle à droite on dirait qu'elle et un peu de dessus par endroit. Ta vue de face ne montre pas vraiment si tu as compris le dessus de la boîte. Concernant la vue en perspective en elle même, c'est assez réussi, les droites sont à peu près parallèles donc ça fonctionne. Tu pourras essayer un autre point de vue en perspective si tu veux t'entraîner. Je te fais une correction visuelle pour le dessus de la boîte ^^
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 9
20/10/2020
Vous souhaitez apprendre le dessin ?
Voir nos coursInteractions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
22/10/2020
C'est pas mal ! Attention au côté brouillon, sur la boîte en haut à gauche j'ai l'impression que tu as compris le dessus de la boîte mais cavec tous les différents traits je ne suis pas sûre de moi x). Globalement c'est pas mal construit, mais fait attention à tes parallèles. Aussi le dessus de la boîte j'ai l'impression que tu as compris le petit rebord qu'il y a mais pas trop comment sont fait ses étages, ce qui fait que tu as tout surrélevé sur la boîte de face. Je t'ai fait des croquis pour expliquer les choses, n'hésite pas à poser des questions en cas d'incompréhension !
Interactions
Nombre de sujet(s) : 1
Nombre de réponse(s) : 27
24/10/2020
Bon weekend 😁
PS: Je viens de remarquer un défaut => dessin en bas a gauche, les "gachettes" qui permettent de clipser et verrouiller la mallette ne montent pas jusqu'en haut. ^^"
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1726
25/10/2020
C'est du beau travail bien propre ça :) Je peux dire que tu as bien compris cette boîte, dont son dessus, ce qui n'est pas une mince affaire ! Je remarque effectivement le défaut que tu as remarqué tout seul (c'est bien, c'est le regard qui s'aiguise ^^ ). Je remarque aussi pour la anse de la boîte sur le dessin en haut à gauche que la partie la plus devant est plus fine que derrière, et que les 2 endroits où les bouts de la anse se posent sont pas bien alignés dans la perspective. ça fait un "creux" du dessus de la boîte moins profond pour celui qui est le plus derrière et une anse pas posée droite (j'espère que je suis claire x) ). Tout petit détail sur la vue en haut à droite, tu as oublié le creux de droite sous la boîte ^^ Sinon ta boîte a des proportions qui se correspondent bien entre chacune de tes vues, par contre quand on voit le modèle elle est un peu plus longue avec un peu plus d'espace entre les "gachettes".
A part ces quelques petits trucs, c'est bien fait, et dans des vues pas forcément simples alors bravo :)
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 4
30/10/2020

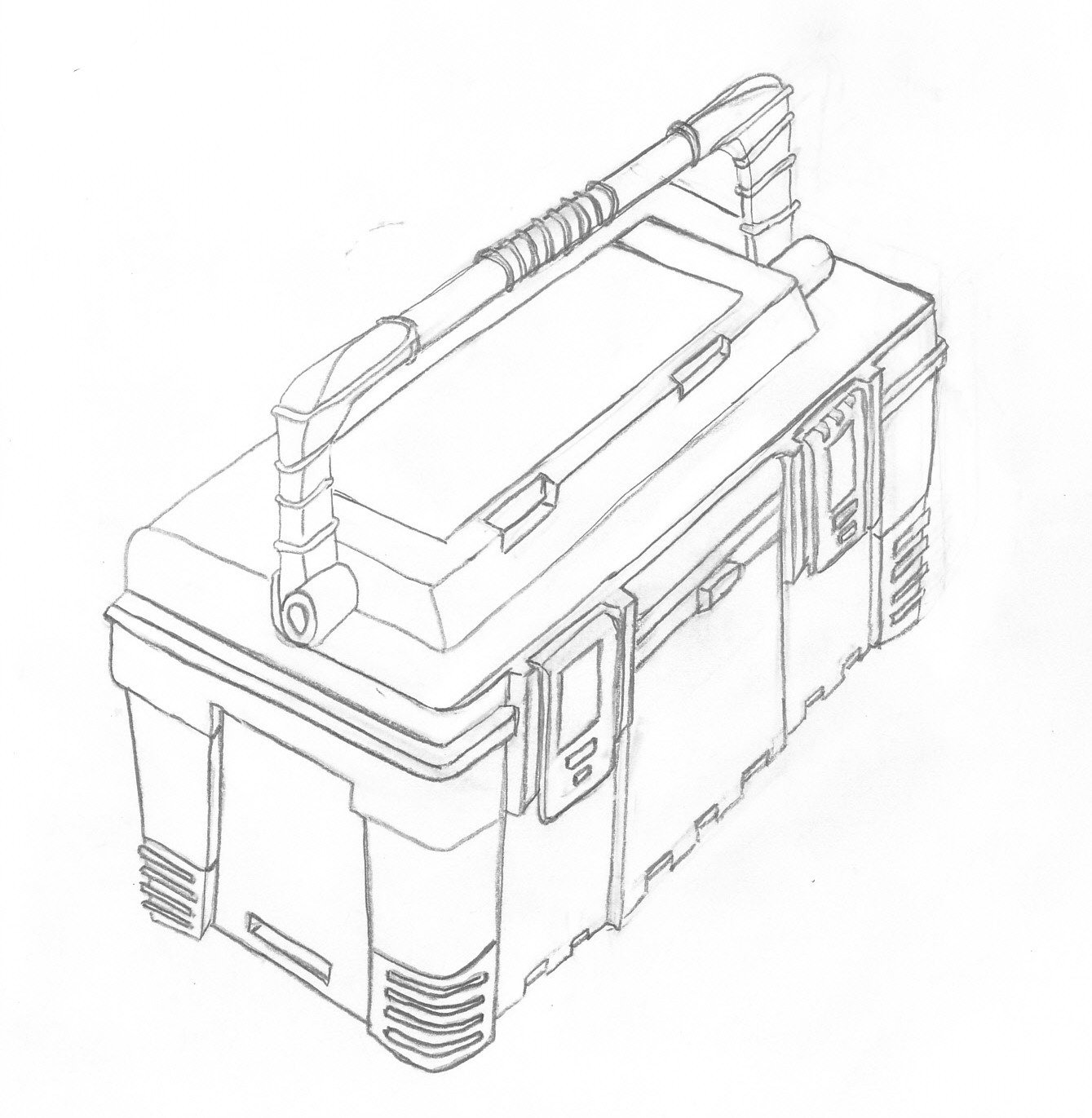

j'ai finalement réalisé une vue supplémentaire
